수중펌프

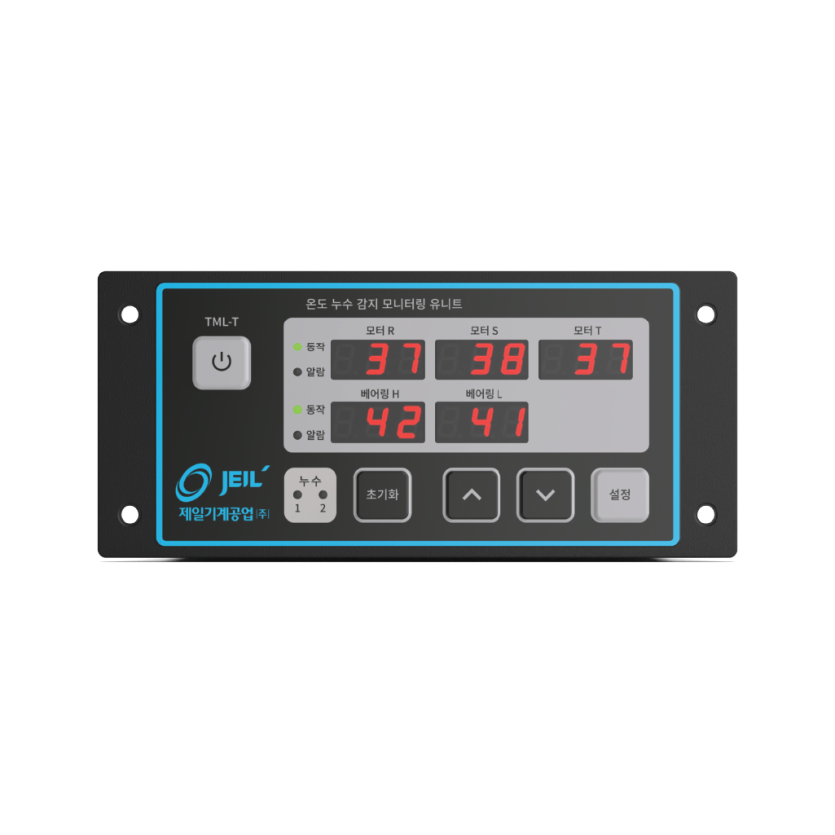

TML-T
수중펌프 모니터링 유니트 삼상 7채널
-
사양
온도 감지 : PT100 x 5채널
누수 감지 : 전극센서 x 2채널
통신 : 모드버스 RTU (R8485)
아날로그 출력 : 4-20mA x 2채널
릴레이 출력 : SPDT x 1채널 (250VAC 3A)
전원 : 100-240VAC 50/60Hz 5W
사이즈 : 150 x 67 x 52mm (WxHxD)
장착 : 판넬 마운트
-
특징
온도 감지
누수 감지
모드버스 RTU
방수 방진 외함 케이스
-
- 통신
통신 단자번호
기능
설명
1
모드버스 RTU (R8485)
A (+)
2
모드버스 RTU (R8485)
B (-)
- 입력
입력 단자번호
기능
설명
3
모터 온도 R
PT100 2선식
4
모터 온도 R
PT100 2선식
5
모터 온도 S
PT100 2선식
6
모터 온도 S
PT100 2선식
7
모터 온도 T
PT100 2선식
8
모터 온도 T
PT100 2선식
9
베어링 온도 H
PT100 2선식
10
베어링 온도 H
PT100 2선식
11
베어링 온도 L
PT100 2선식
12
베어링 온도 L
PT100 2선식
13
누수 감지 1
전극/접점 (겸용)
14
누수 감지 1
전극/접점 (겸용)
15
누수 감지 2
전극/접점 (겸용)
16
누수 감지 2
전극/접점 (겸용)
-
출력
출력 단자번호
기능
설명
17
베어링 온도 L
4-20mA (+)
18
베어링 온도 L
4-20mA (-)
19
모터 온도 권선 R
4-20mA (+)
20
모터 온도 권선 R
4-20mA (-)
21
공통 알람
(Dry Contact)C접점
22
공통 알람
(Dry Contact)A접점
23
공통 알람
(Dry Contact)B접점
- 전원
전원 단자번호
기능
설명
24
100~240VAC
50/60HzL
25
100~240VAC
50/60HzN
26
100~240VAC
50/60Hz접지
