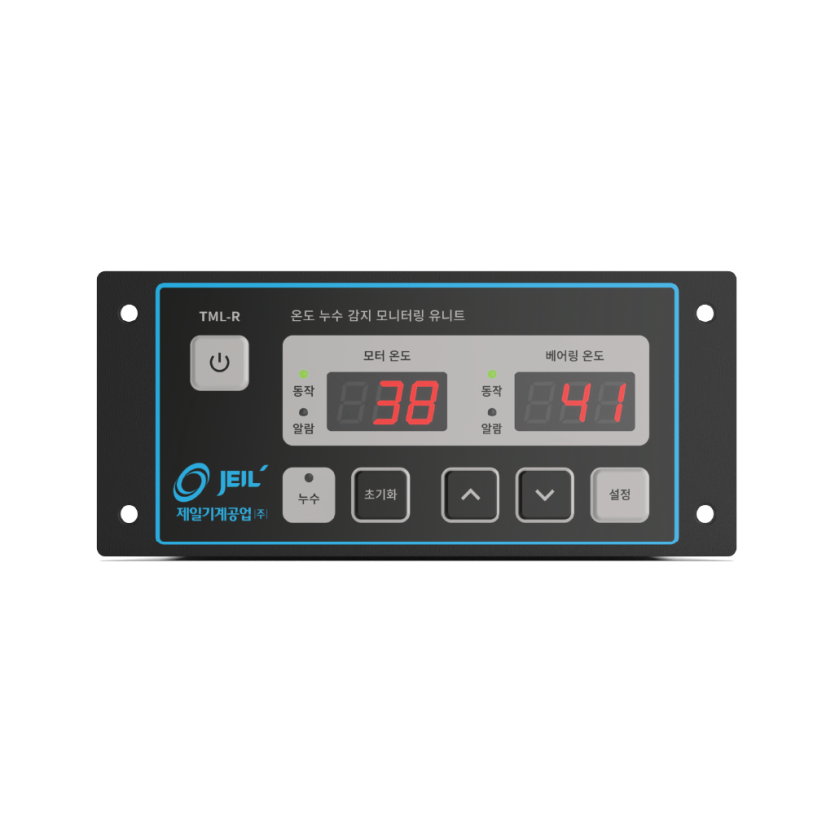

수중펌프
TML-R (DPP1M)
수중펌프 모니터링 유니트 3채널
-
사양
온도 감지 : PT100 x 2채널
누수 감지 : 전극센서
통신 : 모드버스 RTU (R8485)
아날로그 출력 : 4-20mA x 2채널
릴레이 출력 : SPDT (250VAC 5A)
전원 : 100-240VAC 50/60Hz 5W
사이즈 : 150 x 67 x 52mm (WxHxD)
장착 : 판넬 마운트
-
특징
온도 감지
누수 감지
모드버스 RTU
방수 방진 외함 케이스
-
- 통신
통신 단자번호
기능
설명
1
모드버스 RTU (R8485)
A (+)
2
모드버스 RTU (R8485)
B (-)
- 입력
입력 단자번호
기능
설명
3
베어링 온도
PT100 2선식
4
베어링 온도
PT100 2선식
5
모터 온도
PT100 2선식
6
모터 온도
PT100 2선식
7
누수 감지
전극/접점 (겸용)
8
누수 감지
전극/접점 (겸용)
9
-
N.C.
10
-
N.C.
-
출력
출력 단자번호
기능
설명
11
베어링 온도
4-20mA (+)
12
베어링 온도
4-20mA (-)
13
모터 온도
4-20mA (+)
14
모터 온도
4-20mA (-)
15
공통 알람
(Dry Contact)C접점
16
공통 알람
(Dry Contact)A접점
17
공통 알람
(Dry Contact)B접점
- 전원
전원 단자번호
기능
설명
18
100~240VAC
50/60HzL
19
100~240VAC
50/60HzN
20
100~240VAC
50/60Hz접지
- 통신
-
